Wann sollte ich einen Fahnenkabelschuh (wie Art. 16004) statt eines Standard-Ringkabelschuhs für Batteriekabel verwenden und welche Vorteile bietet er?
Kurz & knapp (Direkt-Antwort)
Fahnenkabelschuhe, wie Art. 16004, sind ideal in engen Bauräumen oder wenn ein 90-Grad-Anschluss erforderlich ist, beispielsweise direkt am Batteriepol. Sie bieten Vorteile wie optimierte Kabelführung, reduzierte mechanische Belastung des Kabels und des Anschlusses sowie eine verbesserte Zugentlastung. Dies führt zu einer zuverlässigeren und platzsparenderen Installation.
Wann Fahnenkabelschuhe gegenüber Standard-Ringkabelschuhen zu bevorzugen sind
Ein Fahnenkabelschuh (z.B. unser Fahnenkabelschuh 16 bis 25 mm² M8) ist die optimale Wahl, wenn der verfügbare Bauraum begrenzt ist oder eine 90-Grad-Abführung des Kabels vom Anschlusspunkt gewünscht wird. Dies ist häufig bei Batterieanschlüssen in Fahrzeugen, Booten oder Solaranlagen der Fall, wo das Kabel parallel zur Oberfläche oder direkt vom Pol weggeführt werden muss, um Kollisionen mit anderen Komponenten zu vermeiden und eine ordentliche Verlegung zu gewährleisten.
Die wesentlichen Vorteile von Fahnenkabelschuhen
- Platzersparnis: Durch die seitliche, 90-Grad-Abführung des Kabels kann wertvoller Raum gewonnen werden, insbesondere an engen Batteriepolen, in Verteilerkästen oder Motorräumen.
- Optimierte Kabelführung: Sie ermöglichen eine saubere und geordnete Verlegung, verhindern scharfe Knicke und reduzieren das Risiko von Kabelbrüchen oder Scheuerstellen.
- Reduzierte mechanische Belastung: Das Kabel wird nicht direkt vom Anschluss weggebogen, sondern in einem sanfteren Winkel geführt. Dies minimiert Zug- und Biegungsspannungen am Übergangsbereich, was die Lebensdauer der Verbindung erhöht.
- Verbesserte Zugentlastung: Die Konstruktion des Fahnenkabelschuhs bietet eine bessere Zugentlastung für das angeschlossene Kabel.
- Einfachere Installation: In schwer zugänglichen oder beengten Bereichen kann die Montage eines Fahnenkabelschuhs deutlich einfacher sein, da kein umständliches Biegen des Kabels erforderlich ist.

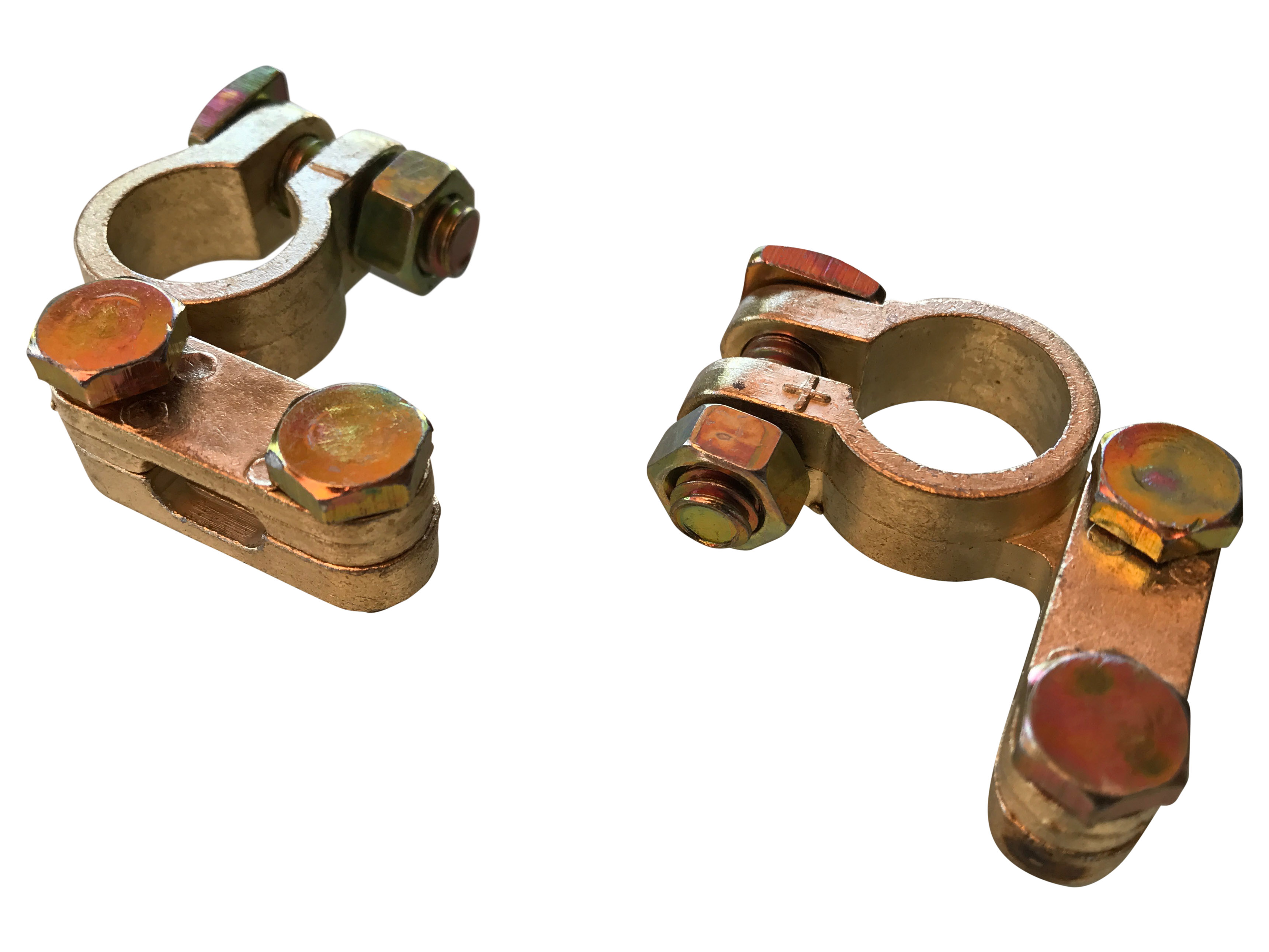

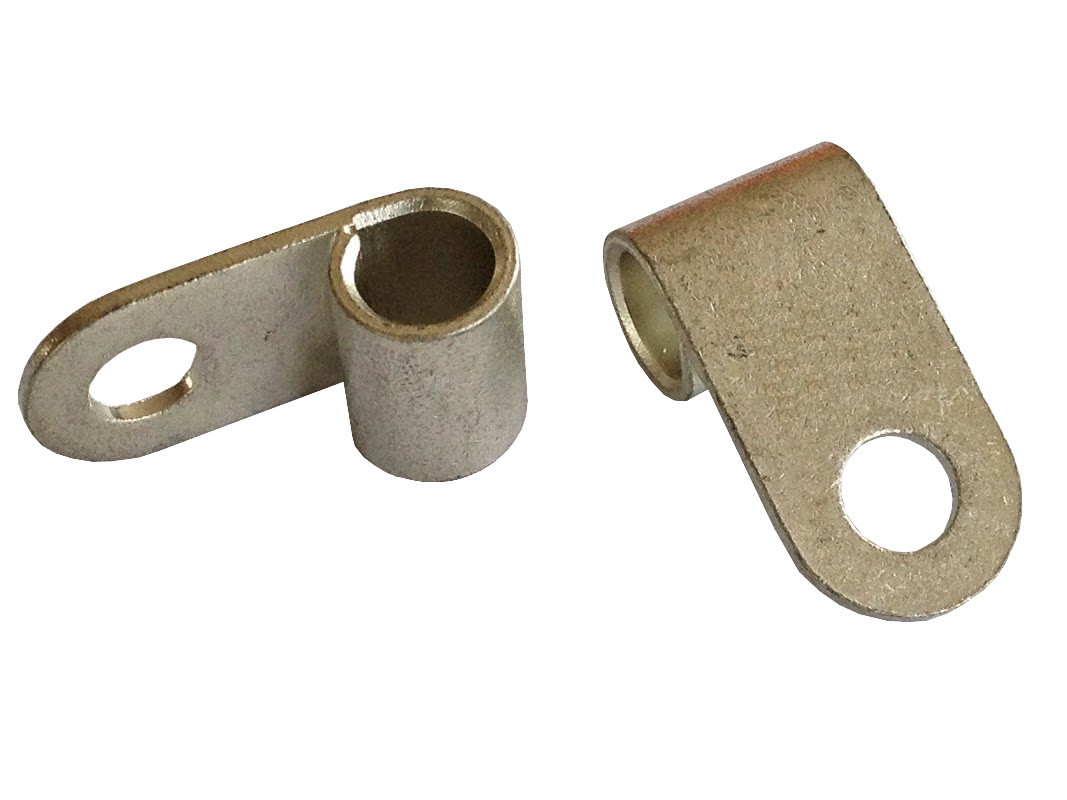

Für kleinere Kabelquerschnitte ist unser Fahnenkabelschuh 10 bis 16 mm M6 eine ausgezeichnete Wahl. In Kombination mit einem Batterie Polklemmen Set können Sie eine professionelle und sichere Installation gewährleisten.
