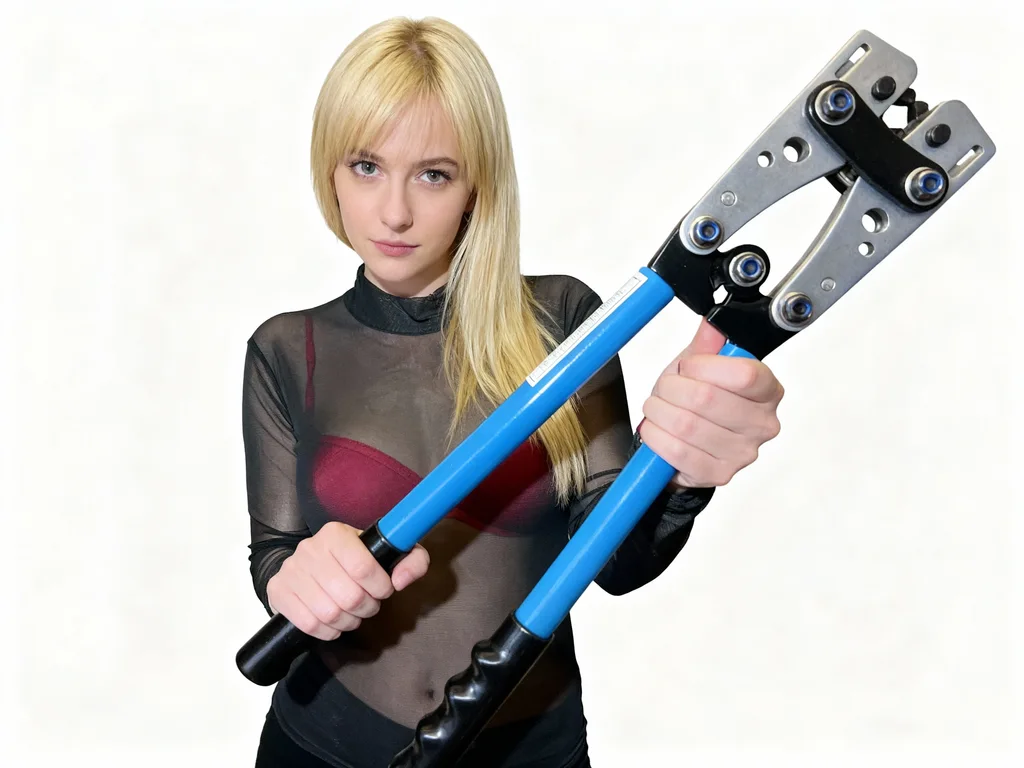

Die Crimpzange aus Stahl (Art. 13862) von leckerstecker.de ist speziell für das zuverlässige Verarbeiten von Kabelschuhen aus Kupfer und verzinntem Kupfer konzipiert. Sie eignet sich hervorragend für gängige elektrische Anwendungen, bei denen eine sichere und dauerhafte Verbindung erforderlich ist. Aluminiumkabelschuhe erfordern in der Regel spezielle Crimpwerkzeuge und -profile, die von diesem Modell nicht abgedeckt werden, um eine gasdichte Verbindung sicherzustellen und Korrosion zu vermeiden.

Die Crimpzange ist ausgelegt für Kabelquerschnitte von 6 mm² bis 50 mm². Der integrierte drehbare Revolver ermöglicht es, die passende Crimpform präzise für den jeweiligen Querschnitt einzustellen. Diese Anpassung ist entscheidend für eine optimale Crimpung, unabhängig davon, ob es sich um feindrähtige oder massive Kabel handelt. Es gibt keine spezifischen "Einstellungen" für weiche oder harte Kabel im Sinne unterschiedlicher Materialhärten des Leiters, sondern die Einstellung erfolgt immer nach dem Kabelquerschnitt.

Wichtige Hinweise zur Anwendung:

• Materialkompatibilität: Verwenden Sie die Zange primär für Kupfer- und verzinnte Kupferkabelschuhe.
• Querschnitt beachten: Wählen Sie stets die korrekte Einstellung am Revolver, die dem Kabelquerschnitt und dem Kabelschuh entspricht (z.B. 16 mm² für ein 16 mm² Kabel).
• Sicherheit: Achten Sie auf eine saubere Abisolierung und eine vollständige Einführung des Kabels in den Kabelschuh, um einen festen Sitz und eine optimale Leitfähigkeit zu gewährleisten.

Für die passende Zange und weitere Werkzeuge empfehlen wir Ihnen unsere Crimpzange aus Stahl (Art. 13862). Passende Kabelschuhe für verschiedene Querschnitte, wie zum Beispiel Fahnenkabelschuhe von 16 bis 25 mm², finden Sie ebenfalls in unserem Sortiment.

Die Crimpzange (Art. 13862) ist eine Spezialzange für das Verpressen von Kabelschuhen und -verbindern auf Kabeln mit Querschnitten von 6 bis 50 mm². Eine "Kalibrierung" im klassischen Sinne mit Schrauben ist bei diesem Modell nicht vorgesehen. Stattdessen erfolgt die Justierung über den drehbaren Revolver, der verschiedene Matrizenpaare für die unterschiedlichen Kabelquerschnitte bereitstellt. Sie wählen einfach die Matrizengröße aus, die exakt zu Ihrem Kabelquerschnitt und dem verwendeten Kabelschuh passt, um eine optimale Verpressung zu erzielen. Achten Sie darauf, dass der Kabelschuh vor dem Crimpen korrekt abisoliert ist.

Für weitere Informationen und zum Kauf finden Sie die Zange hier: Crimpzange (Art. 13862).

Woran erkennen Sie eine gute Crimpverbindung?

• Visuelle Kontrolle: Die Crimpung sollte symmetrisch und gleichmäßig verpresst sein, ohne scharfe Kanten oder Beschädigungen am Kabelschuh. Der Leiter muss vollständig vom Kabelschuh umschlossen sein, und die Litzen dürfen nicht abgetrennt oder gequetscht sein. Idealerweise ist ein kleiner Teil des Leiters an der Inspektionsöffnung sichtbar.
• Mechanische Festigkeit: Eine gute Crimpverbindung hält einer Zugprobe stand. Das Kabel darf sich nicht aus dem Kabelschuh lösen oder drehen lassen. Die Verbindung muss extrem stabil sein.
• Keine Beschädigung der Isolation: Bei isolierten Kabelschuhen muss die Isolationscrimpung das Kabel fest umschließen, ohne die Isolation zu durchtrennen. Bei unisolierten Kabelschuhen ist die Isolation bündig mit dem Kabelschuhende abgeschlossen.

Für kleinere Querschnitte oder Flachsteckhülsen empfehlen wir spezielle Werkzeuge wie die Crimpzange für Flachsteckhülsen 0,5-6 mm².

Ja, die von Ihnen angefragte Crimpzange aus Stahl (Art. 13862) ist optimal für das Verpressen von Kabelschuhen im Bereich von 35mm² bis 50mm² bei Batteriekabeln geeignet. Dieses hochwertige Werkzeug wurde speziell für robuste und zuverlässige elektrische Verbindungen konzipiert.

Vorteile der Crimpzange Art. 13862:

• Vielseitiger Einsatzbereich: Die Zange deckt einen breiten Querschnittsbereich von 6 mm² bis 50 mm² ab, was sie perfekt für diverse Batteriekabelprojekte macht, einschließlich der gewünschten 35mm² und 50mm².
• Robuste Bauweise: Hergestellt aus widerstandsfähigem Stahl, garantiert sie eine lange Lebensdauer und zuverlässige Performance.
• Präzision und Sicherheit: Der drehbare Revolver ermöglicht ein schnelles und einfaches Einstellen des passenden Crimpprofils, während die rutschfesten Griffe eine sichere Handhabung gewährleisten.

Beim Verpressen von Kabelschuhen für Batteriekabel, wie dem Kabelschuh 50mm² M8, ist es entscheidend, den richtigen Querschnitt für Kabel und Kabelschuh zu wählen und die passende Pressform zu verwenden. Stellen Sie sicher, dass das Kabel vor dem Crimpen sauber abisoliert ist und der Kabelschuh vollständig über die Litzen geschoben wird. Eine fachgerechte Verpressung sorgt für minimalen Übergangswiderstand und maximale Stromtragfähigkeit, was für die Sicherheit und Leistung Ihrer Batteriekabelinstallation unerlässlich ist.
