Welchen Batteriekabel Querschnitt brauche ich für den Anschluss einer 12V Autobatterie an einen Wechselrichter?
Optimaler Batteriekabel Querschnitt für Ihren Wechselrichter
Die Wahl des richtigen Batteriekabel Querschnitts ist entscheidend für die Sicherheit und Effizienz Ihrer 12V-Anlage. Ein zu dünnes Kabel kann zu Spannungsabfall, Überhitzung und Brandgefahr führen. Primär sind zwei Faktoren maßgebend: die Leistung des Wechselrichters in Watt und die Länge der Kabelverbindung.
Um den benötigten Strom (Ampere) zu ermitteln, teilen Sie die Leistung des Wechselrichters durch die Batteriespannung (12V) und addieren Sie einen Sicherheitspuffer von etwa 10-20% für Verluste. Anschließend können Sie anhand des Stroms und der Kabellänge den idealen Querschnitt bestimmen.
Praxiswerte und Empfehlungen:
| Wechselrichter Leistung (W) | Ca. Strom (A bei 12V) | Kabelquerschnitt bis 1m Länge | Kabelquerschnitt bis 2m Länge |
|---|---|---|---|
| bis 500W | ~45A | 16 mm² | 25 mm² |
| bis 1000W | ~90A | 25 mm² | 35 mm² |
| bis 1500W | ~130A | 35 mm² | 50 mm² |
| bis 2000W | ~175A | 50 mm² | 70 mm² |
Praxis-Tipps:
- Wählen Sie stets einen Querschnitt, der etwas großzügiger dimensioniert ist, um Leistungsverluste und Erwärmung zu minimieren.
- Achten Sie auf hochwertige Materialien wie sauerstoffarmes Kupfer und gut verpresste Kabelschuhe.
- Installieren Sie immer eine passende Sicherung nahe der Batterie, um Kurzschlüsse abzusichern.

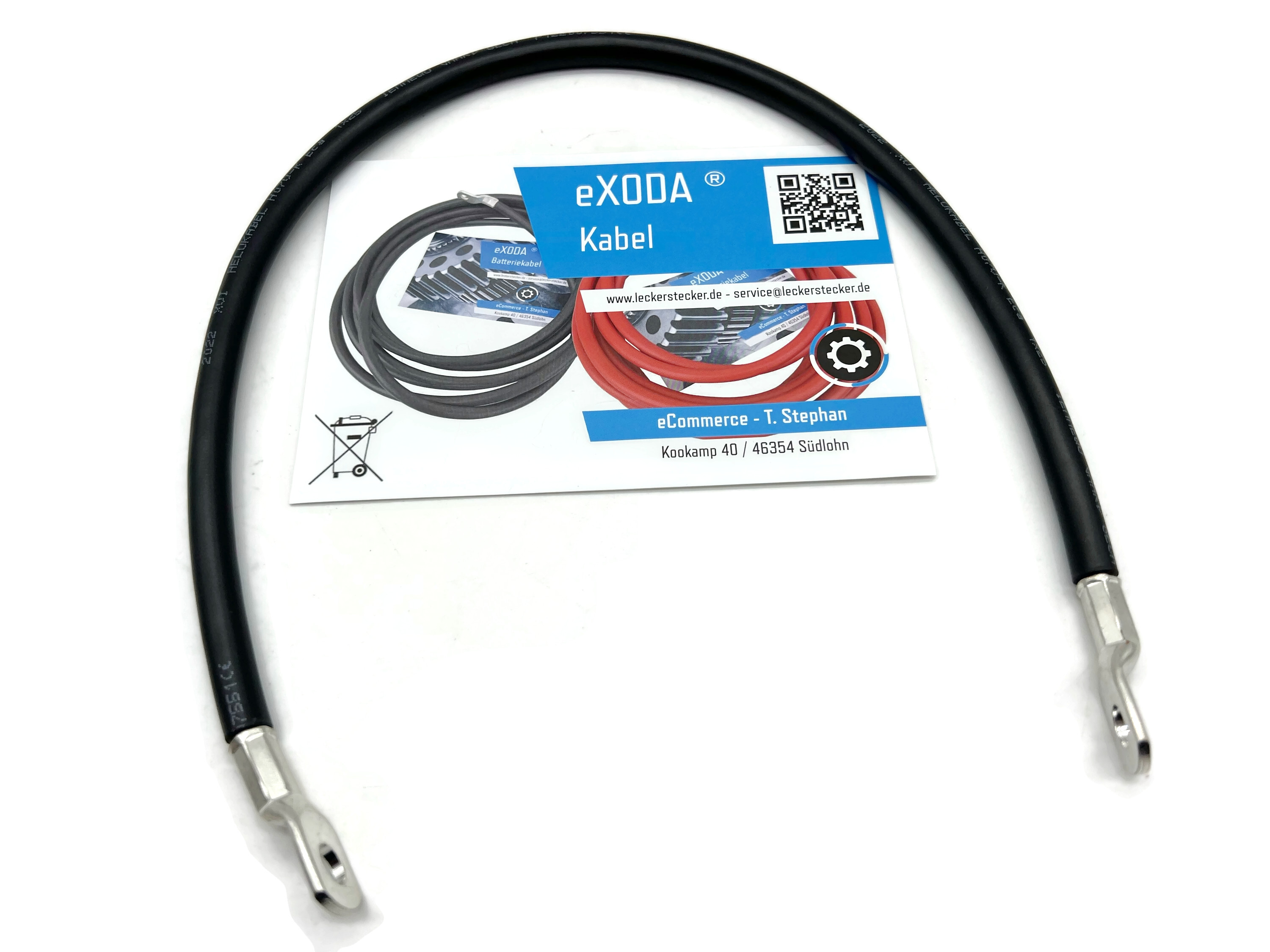

Für gängige Anwendungen mit Wechselrichtern bis 1000W und kurzen Verbindungen (<1m) ist oft ein Batteriekabel 25 mm² eine gute Wahl. Bei höheren Leistungen oder längeren Strecken empfehlen wir zum Beispiel ein Batteriekabel Set 35 mm² oder sogar ein Batteriekabel 50 mm² für optimale Performance.
