Batteriekabel

Optimale Einsatzbereiche für 35mm² Batteriekabel

Dieses hochwertige Batteriekabel Set ist hervorragend geeignet für Anwendungen mit hohem Stromfluss, bei denen eine zuverlässige und verlustarme Energieübertragung essenziell ist. Hier sind die spezifischen Fahrzeugtypen und Anwendungen, für die es optimal passt:

• Starterkabel: Ideal als zuverlässiges Starterkabel für PKW, Lieferwagen, Transporter, Wohnmobile und kleinere LKW. Es kann Anlasserströme für Motoren bis etwa 200 PS problemlos bewältigen.
• Zusatzbatterien und Bordnetze: Perfekt zur Verbindung von Haupt- und Zusatzbatterien in Reisemobilen, Wohnmobilen, Booten oder Offroad-Fahrzeugen, um eine stabile Stromversorgung für umfangreiche Bordelektronik, Wechselrichter oder Solarinstallationen sicherzustellen.
• Hochstromverbraucher: Geeignet für den Anschluss von leistungsstarken Verbrauchern wie Seilwinden, starken Audio-Endstufen, größeren Wechselrichtern (z.B. 1000W-2000W) oder anderen elektrischen Komponenten, die Ströme bis zu 235 Ampere erfordern.
• Landwirtschaftliche Maschinen und Baugeräte: Auch in landwirtschaftlichen Fahrzeugen oder kleineren Baumaschinen kann dieses Kabel für die Batterieanbindung oder den Anschluss von Anbaugeräten verwendet werden.

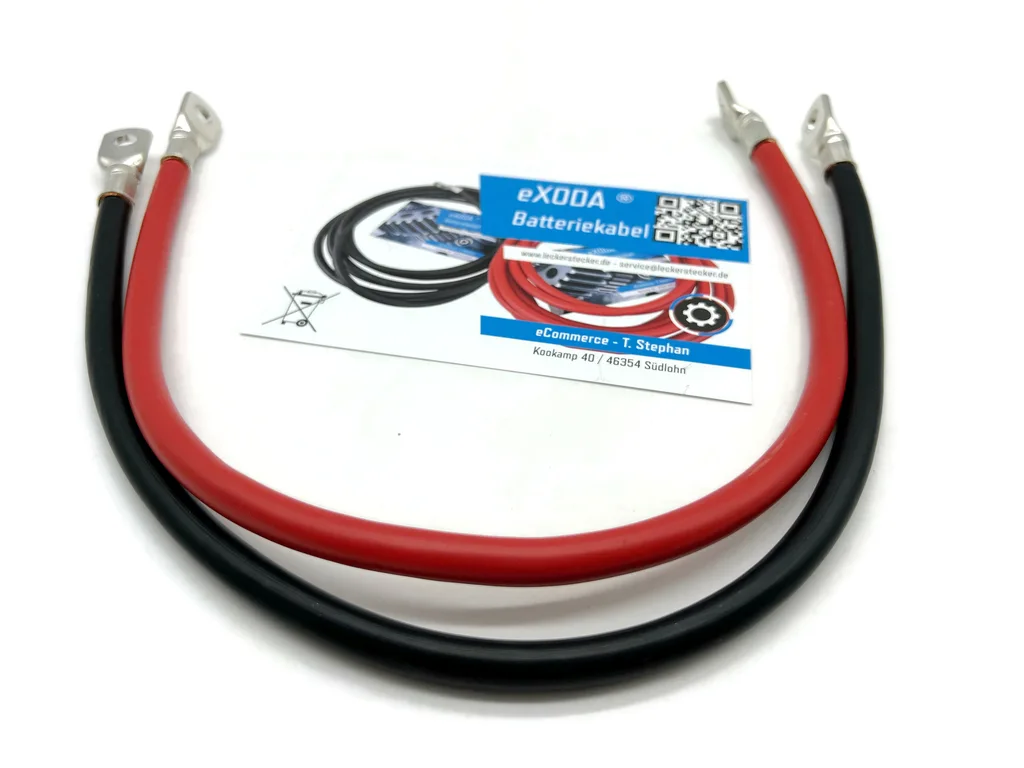

Dank der hochwertigen Materialien, wie 99% Kupfer, bietet das Set eine hohe Leitfähigkeit und Langlebigkeit. Betrachten Sie beispielsweise das Batteriekabel Set 35 mm² 75cm M8 Rot Schwarz für Ihre spezifischen Anforderungen. Für längere Verbindungen oder höhere Dauerlasten empfehlen wir auch unser Batteriekabel Set 35mm² 100cm M8 Hochleistungskabel.

Sichere Übertragung für Ihre 12V Wohnmobilbatterie

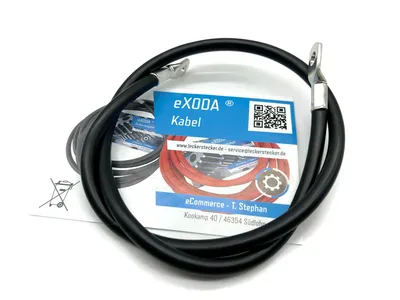

Das 75cm lange Batteriekabel mit einem Querschnitt von 25mm² (wie Artikel 16112) ist hervorragend geeignet, um eine 12V Wohnmobilbatterie mit einem Wechselrichter zu verbinden, auch wenn dieser 1500W Spitzenleistung aufweist. Die Dimensionierung des Kabels gewährleistet eine sichere und effiziente Stromübertragung für die angegebene Anwendung.

Für einen Wechselrichter mit 1500W Spitzenleistung bedeutet dies, dass das Kabel die benötigte Stromstärke, welche bei 12V für 1500W etwa 125 Ampere (A) beträgt, problemlos und mit hoher Sicherheit übertragen kann. Die tatsächliche Dauerleistung eines solchen Wechselrichters liegt oft etwas unter der Spitzenleistung, wodurch das Kabel noch mehr Reserven bietet.

Wichtig ist, dass die Verbindungen an den Kabelschuhen fest und sauber sind, um Übergangswiderstände und damit Wärmeverluste zu vermeiden. Unser Batteriekabel 25 mm² 75cm (Art. 16112) ist speziell für solche Anwendungen konzipiert und gewährleistet eine zuverlässige Stromzufuhr. Auch unser Batteriekabel 25 mm² 75cm mit Kabelschuhen M8 Orange (Art. 16134) bietet hierfür eine hervorragende Lösung mit hoher Materialqualität.

Achten Sie bei der Installation immer auf die korrekte Absicherung der Leitungen, um Ihr System optimal zu schützen.

Für die M8 Kabelschuhe an einem 50mm² Batteriekabel, wie dem 1m Batteriekabel Set 50mm² (Art. 16167), wird generell ein Anzugsdrehmoment zwischen 15 und 20 Newtonmetern (Nm) empfohlen. Dieser Bereich stellt sicher, dass die Verbindung sowohl elektrisch leitfähig als auch mechanisch stabil ist.

Warum das richtige Drehmoment entscheidend ist

Ein korrektes Anzugsdrehmoment ist essenziell für die Sicherheit und Langlebigkeit Ihrer elektrischen Verbindungen. Ein zu geringes Drehmoment kann zu einem hohen Übergangswiderstand führen, was Erwärmung, Spannungsabfälle und im schlimmsten Fall Brände verursachen kann. Eine zu feste Anziehung (Überdrehmoment) hingegen kann das Gewinde beschädigen, die Kabelschuhe verformen oder die Isoliermaterialien belasten, was ebenfalls die Zuverlässigkeit mindert.

Praktische Tipps für eine sichere Verbindung

• Drehmomentschlüssel verwenden: Setzen Sie stets einen kalibrierten Drehmomentschlüssel ein, um den empfohlenen Wert präzise einzuhalten.
• Kontaktflächen reinigen: Stellen Sie sicher, dass alle Kontaktflächen (Kabelschuh, Polklemme, Schraube, Unterlegscheibe) sauber, fettfrei und oxidationsfrei sind, um optimale Leitfähigkeit zu gewährleisten.
• Korrekte Crimpung: Achten Sie darauf, dass die Kabelschuhe fachgerecht mit dem 50mm² Kabel verpresst sind, idealerweise mit einer passenden Crimpzange.
• Periodische Kontrolle: Überprüfen Sie die Verbindungen regelmäßig, besonders nach der Erstinbetriebnahme oder bei Vibrationen, und ziehen Sie sie bei Bedarf vorsichtig nach.

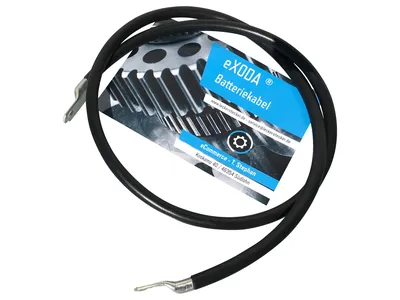

Wir bieten weitere hochwertige Batteriekabel mit M8 Kabelschuhen an, wie das Batteriekabel 50 mm² 100cm M8 Kabelschuhe Schwarz, die ebenfalls von diesen Empfehlungen profitieren.

Ideale Anwendungen für 12V-Batteriekabel 16mm²

Ein 75cm langes Batteriekabel mit einem Querschnitt von 16mm² (wie unser Artikel Batteriekabel 16 mm² 75cm M6 und M10 Schwarz) ist hervorragend geeignet, um moderate bis hohe Ströme bei 12V über kurze Distanzen im Auto oder Boot zu übertragen. Seine Dimensionierung ermöglicht den sicheren Betrieb verschiedenster Zusatzverbraucher, die eine zuverlässige Stromversorgung erfordern, ohne dabei überdimensioniert oder zu schwach zu sein.

Typische Einsatzgebiete und Leistungsgrenzen

• Kleine Wechselrichter: Für Wechselrichter bis etwa 1000-1200 Watt ist das 16mm² Kabel ideal. Dies ermöglicht den Betrieb von Laptops, kleineren Werkzeugen oder Haushaltsgeräten. Bei 1200W und 12V fließen ca. 100 Ampere, was für 16mm² über 75cm absolut im sicheren Bereich liegt.
• Zusatzverbraucher: Leistungsstarke 12V-Geräte wie Kompressor-Kühlboxen, Standheizungen, elektrische Wasserpumpen oder leistungsstarke LED-Arbeitsscheinwerfer können problemlos angeschlossen werden.
• Sound-Systeme: Für die Stromversorgung kleinerer bis mittlerer Audio-Endstufen im KFZ-Bereich bietet ein 16mm² Kabel ausreichende Kapazität, um einen klaren Klang und stabile Leistung zu gewährleisten.
• Batterieverbindungen: Hervorragend geeignet als Verbindungskabel zwischen zwei Batterien (z.B. Starter- und Versorgungsbatterie) oder als kurzes Hauptstromkabel für die Fahrzeugbatterie selbst, wie es auch unser Batteriekabel 16 mm² 75cm mit Kabelschuhen M8 Schwarz darstellt.
• Ladebooster/Trennrelais: Zur Verbindung von Ladeboostern oder Hochstrom-Trennrelais mit den Batterien ist dieser Querschnitt oft ausreichend.

Generell kann ein 16mm² Kabel bei 12V und einer Länge von 75cm Ströme von bis zu ca. 100-120 Ampere sicher übertragen, was einer Leistung von etwa 1200-1440 Watt entspricht. Achten Sie stets auf eine korrekte Absicherung der Leitungen.

Das 1m Batteriekabel Set 50mm² mit M8 Kabelschuhen (Art. 16167) ist für eine Vielzahl von anspruchsvollen Hochstromanwendungen prädestiniert, bei denen eine zuverlässige und verlustarme Energieübertragung unerlässlich ist. Es eignet sich hervorragend für die Verbindung von Starterbatterien, den Anschluss von leistungsstarken Wechselrichtern, Solaranlagen, großen Car-HiFi-Anlagen, Bootsinstallationen oder die Verkabelung von Batteriebanken in Off-Grid-Systemen.

Belastbarkeit und Leistungsfähigkeit

Dank des großzügigen Querschnitts von 50mm² ist dieses Batteriekabel extrem belastbar. Bei einer Länge von 1 Meter und unter normalen Betriebsbedingungen kann es Dauerströme von bis zu 336 Ampere (A) sicher führen. Dies entspricht bei einer typischen 12-Volt-Anwendung einer maximalen Leistung von bis zu 4032 Watt (W). Die M8-Kabelschuhe sind ein Standardmaß für Batteriepole und viele Hochstromanschlüsse, was eine einfache und sichere Montage gewährleistet.

Für präzise Leistungsanforderungen oder bei längeren Kabelwegen ist es wichtig, den Spannungsabfall zu berücksichtigen. Generell gilt: Je dicker das Kabel und je kürzer die Länge, desto geringer der Spannungsabfall und desto effizienter die Energieübertragung. Das 1m Batteriekabel Set 50mm² ist aufgrund seiner Qualität und Länge optimal für direkte Hochstromverbindungen geeignet. Als Alternative oder Ergänzung für ähnliche Leistungsanforderungen bietet sich auch das Batteriekabel 50 mm² 100cm mit M8 Kabelschuhen an.

Warum reines Kupfer für Batteriekabel entscheidend ist

Ein hochwertiges Batteriekabel, wie das Batteriekabel Set 35 mm² (Art. 16464) mit 99% Kupferanteil, bietet im Vergleich zu billigeren Varianten erhebliche Vorteile, insbesondere bei der Starthilfe. Kupfer ist ein hervorragender elektrischer Leiter. Ein hoher Reinheitsgrad garantiert einen extrem geringen elektrischen Widerstand.

• Maximale Leitfähigkeit: Der hohe Kupferanteil gewährleistet, dass der benötigte hohe Startstrom mit minimalen Verlusten von der Spenderbatterie zum Empfängerfahrzeug fließt.
• Effiziente Starthilfe: Dies führt zu einer schnelleren und zuverlässigeren Starthilfe, selbst bei großen Motoren oder tiefentladenen Batterien, da mehr Energie dort ankommt, wo sie gebraucht wird.
• Geringere Wärmeentwicklung: Ein geringerer Widerstand bedeutet weniger Energieumwandlung in Wärme. Das schützt nicht nur das Kabel selbst und dessen Isolierung vor Überhitzung, sondern auch die empfindliche Fahrzeugelektronik und die Batterien beider Fahrzeuge vor potenziellen Schäden.
• Längere Lebensdauer: Hochwertige Materialien sind widerstandsfähiger gegen mechanische Belastung und Umwelteinflüsse, was die Lebensdauer des Kabels erheblich verlängert.
• Sicherheit: Das Risiko von Kurzschlüssen oder Kabelbränden durch überlastete, minderwertige Kabel wird minimiert.

Billigere Kabel enthalten oft weniger reines Kupfer oder sogar Aluminiumlegierungen, was den elektrischen Widerstand erhöht. Dies führt zu schlechterer Leitfähigkeit, stärkerer Hitzeentwicklung und einem ineffizienteren, oft erfolglosen Startvorgang. Für eine zuverlässige und sichere Starthilfe ist die Investition in ein 35mm² Kupferkabel, wie unser 35mm² Batteriekabel Set 150cm (Art. 16470), daher dringend empfohlen.

Optimaler Batteriekabel Querschnitt für Ihren Wechselrichter

Die Wahl des richtigen Batteriekabel Querschnitts ist entscheidend für die Sicherheit und Effizienz Ihrer 12V-Anlage. Ein zu dünnes Kabel kann zu Spannungsabfall, Überhitzung und Brandgefahr führen. Primär sind zwei Faktoren maßgebend: die Leistung des Wechselrichters in Watt und die Länge der Kabelverbindung.

Um den benötigten Strom (Ampere) zu ermitteln, teilen Sie die Leistung des Wechselrichters durch die Batteriespannung (12V) und addieren Sie einen Sicherheitspuffer von etwa 10-20% für Verluste. Anschließend können Sie anhand des Stroms und der Kabellänge den idealen Querschnitt bestimmen.

Praxiswerte und Empfehlungen:

Praxis-Tipps:

• Wählen Sie stets einen Querschnitt, der etwas großzügiger dimensioniert ist, um Leistungsverluste und Erwärmung zu minimieren.
• Achten Sie auf hochwertige Materialien wie sauerstoffarmes Kupfer und gut verpresste Kabelschuhe.
• Installieren Sie immer eine passende Sicherung nahe der Batterie, um Kurzschlüsse abzusichern.

Für gängige Anwendungen mit Wechselrichtern bis 1000W und kurzen Verbindungen (<1m) ist oft ein Batteriekabel 25 mm² eine gute Wahl. Bei höheren Leistungen oder längeren Strecken empfehlen wir zum Beispiel ein Batteriekabel Set 35 mm² oder sogar ein Batteriekabel 50 mm² für optimale Performance.

Der richtige Querschnitt für Ihr 12V Wohnmobil-Batteriekabel

Die Wahl des korrekten Kabelquerschnitts ist entscheidend für die Sicherheit, Effizienz und Lebensdauer Ihrer 12V-Anlage im Wohnmobil. Ein zu geringer Querschnitt kann zu Spannungsabfällen, Überhitzung des Kabels und sogar Brandgefahr führen. Der benötigte Querschnitt hängt primär von der Stromstärke (Ampere) des Verbrauchers und der Kabellänge ab.

Als Faustregel gilt: Je höher die Stromstärke und je länger das Kabel, desto größer muss der Querschnitt sein, um einen akzeptablen Spannungsabfall (maximal 3-5%) zu gewährleisten. Berechnen Sie die Stromstärke (I) mit der Formel I = Leistung (Watt) / Spannung (Volt).

Praktische Orientierungswerte für Wohnmobile:

• 16 mm²: Geeignet für Verbraucher bis ca. 50 A über kurze Strecken (bis 1,5 m), z.B. für kleine Kompressorkühlschränke oder Heizungen.
• 25 mm²: Für Stromstärken bis ca. 70 A über kurze bis mittlere Distanzen (bis 2,5 m), oft genutzt für Ladebooster oder mittelgroße Wechselrichter.
• 35 mm²: Empfohlen für Stromstärken bis ca. 90 A und längere Strecken (bis 4 m) oder für leistungsstärkere Verbraucher wie Inverter ab 1000W. Für diese Anwendungen sind unsere Batteriekabel Sets 35 mm² eine ausgezeichnete Wahl.
• 50 mm²: Ideal für sehr hohe Ströme (über 100 A) und längere Verbindungen (über 4 m), besonders bei Wechselrichtern ab 1500W oder bei der Hauptverbindung zwischen Starter- und Aufbaubatterie. Unser Batteriekabel 50 mm² bietet hierfür die nötige Kapazität und minimiert Spannungsverluste.

Beachten Sie immer die Herstellerangaben Ihrer Geräte und planen Sie einen gewissen Sicherheitspuffer ein. Bei Unsicherheiten ist es ratsam, den nächsthöheren Querschnitt zu wählen.
