Anwendungen und Strombelastbarkeit der 50mm² M16 Kabelschuhe

Die 50mm² M16 Kabelschuhe (wie unser Artikel Kabelschuhe 50mm2 M16) sind speziell für extrem leistungsintensive Anwendungen und große Batteriebank-Systeme konzipiert, bei denen eine hohe Stromübertragung und robuste Verbindungen unerlässlich sind. Der M16-Bolzenanschluss gewährleistet dabei eine besonders sichere und stabile Befestigung.

Typische Einsatzbereiche:

• Große Solarinstallationen: Für die Verbindung von Solarmodul-Arrays, Wechselrichtern und Batteriespeichern in größeren Anlagen.
• Marine- und Bootsanwendungen: Bei leistungsstarken Bordnetzen, Bugstrahlrudern oder Ankerwinden.
• Off-Grid- und Notstromsysteme: In autarken Stromversorgungssystemen für Hütten, Wohnmobile oder als USV-Anlagen.
• Schwerlastfahrzeuge: Für LKW, Baumaschinen oder landwirtschaftliche Fahrzeuge, wo Anlasser und Generatoren hohe Ströme erzeugen.
• Industrielle Anwendungen: In Schaltschränken oder bei der Stromverteilung für Maschinen mit hohem Energiebedarf.

Maximale Stromstärke:

Ein 50mm² Kabelschuh, fachgerecht mit einem entsprechenden Kupferkabel verpresst, kann unter standardisierten Bedingungen zuverlässig eine maximale Stromstärke von etwa 200 bis 250 Ampere übertragen. Es ist jedoch wichtig zu beachten, dass die tatsächliche Belastbarkeit von verschiedenen Faktoren abhängt, darunter die Qualität des Kabels, dessen Länge, die Umgebungstemperatur, die Verlegeart und die Dauer der Strombelastung. Für eine sichere Installation sollten stets die Spezifikationen des verwendeten Kabels und einschlägige Normen berücksichtigt werden. Für ähnliche Anforderungen mit einer kleineren Schraubenöffnung bieten wir auch den Kabelschuh 50mm2 M8 an.

Signifikante Vorteile isolierter Kabelschuhe gegenüber unisolierten Modellen

Isolierte Kabelschuhe, wie unsere Isolierte Kabelschuhe M8 für 35-50mm², bieten entscheidende Vorteile in puncto Sicherheit und Zuverlässigkeit, insbesondere in anspruchsvollen Umgebungen. Im Gegensatz zu unisolierten Modellen verfügen sie über eine robuste Kunststoffhülle, die eine Reihe von Schutzfunktionen erfüllt.

Erhöhte Sicherheit vor Kurzschlüssen und Stromschlägen

• Berührungsschutz: Die Isolation verhindert den direkten Kontakt mit spannungsführenden Teilen, was das Risiko von Stromschlägen für Anwender und das Personal minimiert.
• Kurzschlussschutz: In engen Installationsräumen oder bei unbeabsichtigtem Kontakt mit anderen elektrischen Komponenten schützt die Isolierung effektiv vor gefährlichen Kurzschlüssen, die zu Systemausfällen oder Bränden führen können.

Optimale Leistung in feuchten oder vibrationsanfälligen Umgebungen

• Schutz vor Feuchtigkeit und Korrosion: Die isolierende Ummantelung bildet eine Barriere gegen das Eindringen von Feuchtigkeit, Schmutz und Chemikalien. Dies verhindert Korrosion an der Kontaktstelle von Kabel und Kabelschuh, die die Leitfähigkeit beeinträchtigen und den Widerstand erhöhen würde. Eine dauerhaft stabile Verbindung ist somit gewährleistet, selbst in feuchten Umgebungen wie in Fahrzeugen, Booten oder industriellen Anlagen.
• Verbesserte Vibrationsfestigkeit: Obwohl die Isolation primär elektrischen Schutz bietet, trägt sie indirekt zur mechanischen Stabilität bei. Sie fixiert das Kabel zusätzlich im Kabelschuh, was das Risiko des Lösens bei Vibrationen verringert und somit die Langlebigkeit der Verbindung erhöht. Für ähnliche Anforderungen bei kleineren Kabelquerschnitten empfehlen wir die eXODA Kabelschuhe 16mm2 bis 25mm2 M8 isoliert.

Zusammenfassend lässt sich sagen, dass isolierte Kabelschuhe eine unverzichtbare Komponente für sichere, langlebige und zuverlässige elektrische Installationen darstellen, besonders dort, wo unisolierte Verbindungen ein erhöhtes Risiko bergen würden.

Der Kabelschuh 10mm² M4 (Art. 13587) ist als "unpressbar" konzipiert, was in der Regel auf eine Schraub- oder Lötverbindung hindeutet. Für den Korrosionsschutz sind diese Kabelschuhe oft mit einer Zinn- oder Zinkschicht versehen. Diese Beschichtung bietet einen grundlegenden Schutz gegen Oxidation und einige Umwelteinflüsse, was sie für den Einsatz in Umgebungen mit moderater Feuchtigkeit qualifiziert. Bei direkter und dauerhafter Wasserexposition oder aggressiven Chemikalien sind zusätzliche Schutzmaßnahmen oder speziell dafür ausgelegte Varianten ratsam.

Bezüglich der Vibrationsfestigkeit bieten Schraubverbindungen eine solide mechanische Stabilität, sofern sie fachgerecht mit dem richtigen Drehmoment angezogen werden. Für Anwendungen mit erhöhten Vibrationen, wie sie typischerweise an Motoren auftreten, empfiehlt es sich, Unterlegscheiben oder selbstsichernde Muttern zu verwenden, um ein Lösen der Verbindung zu verhindern. Die Eignung für Feuchträume oder Motoren ist gegeben, solange keine extreme Nässe oder ständige Kondensation herrscht. Für höchste Ansprüche an den Korrosionsschutz, wie ihn der Kabelschuh 10mm² M6 (Art. 2088190) bietet, können Sie auf Varianten mit spezifischer Korrosionsbeständigkeit zurückgreifen, die oft eine dickere oder spezialisierte Beschichtung aufweisen.

Einsatzbereiche & Empfehlungen

• Moderat feuchte Umgebungen: Gut geeignet dank verzinnter Oberfläche.
• Motoren (Standard): Bei korrekter Installation (Anzugsdrehmoment, ggf. Sicherungsscheiben) einsetzbar.
• Extreme Bedingungen: Bei direkter Wassereinwirkung, Salzwasser oder starken Vibrationen sind zusätzliche Kapselungen oder spezialisierte Marine-Kabelschuhe vorzuziehen.

Anwendungen für 50mm² M16 Kabelschuhe

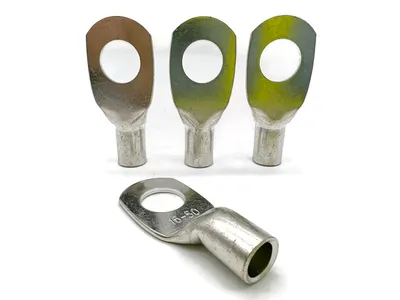

Kabelschuhe mit einem Querschnitt von 50mm² und einer M16 Ringöse, wie die Kabelschuhe 50mm² M16 10 Stk Ringösen Pressösen von leckerstecker.de, sind für anspruchsvolle Hochstromanwendungen konzipiert. Sie finden ihren typischen Einsatz in:

• Großen Batteriebänken: Für Solaranlagen (Photovoltaik), Inselanlagen, Energiespeicher-Systeme und elektrische Fahrzeuge, wo hohe Ströme fließen und eine zuverlässige Verbindung zu M16-Batteriepolen oder Sammelschienen erforderlich ist.
• Industriellen Stromversorgungen: In Schaltschränken, unterbrechungsfreien Stromversorgungen (USV) oder Gleichstromanlagen, die hohe Lasten bewältigen müssen.
• Marine- und Nutzfahrzeugtechnik: Als Hauptstromanschlüsse für Anlasser, Generatoren oder Wechselrichter, wo Vibrationen und hohe Ströme gleichermaßen eine Rolle spielen.

Korrekte Befestigung der M16 Ringöse

Die spezielle Befestigung dieser großen Ringöse erfordert eine robuste und korrekte Montage. Zuerst muss der Kabelschuh fachgerecht mit einem passenden Presswerkzeug auf das 50mm² Kabel verpresst werden, um einen optimalen Übergangswiderstand zu gewährleisten. Anschließend wird die M16 Ringöse mithilfe einer M16 Schraube, einer Unterlegscheibe und einer passenden Mutter befestigt. Es ist entscheidend, das empfohlene Anzugsdrehmoment (typischerweise 80-120 Nm für M16-Verbindungen, abhängig vom Material und der Schraubenklasse) einzuhalten. Eine Federringsicherung kann zusätzlich Vibrationen entgegenwirken und die Verbindung langfristig stabil halten. Für andere Anwendungen mit kleineren Anschlüssen bieten wir auch den Kabelschuh 50mm² M8 an, der ebenfalls für 50mm² Kabelquerschnitte ausgelegt ist, aber an M8-Anschlusspunkten verwendet wird.

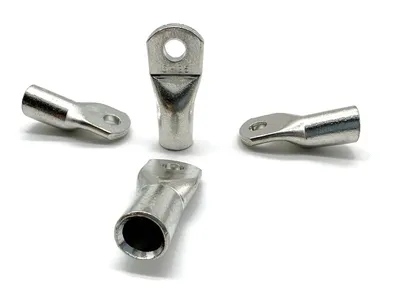

Einsatzbereiche des 35mm² M6 Kabelschuhs (Art. 2088188)

Der Kabelschuh 35mm² M6 von leckerstecker.de ist präzise für Anschlussbolzen mit einem M6 Gewinde konzipiert. Dies umfasst typischerweise:

• Batterieklemmen: Viele Fahrzeugbatterien, insbesondere in größeren KFZ, LKW oder auch Solaranlagen, verwenden M6-Bolzen für den Anschluss der Hauptstromkabel.
• Sicherungshalter: Für Mittel- bis Hochleistungs-Sicherungshalter in Bordnetzen oder anderen Gleichstromanwendungen, wo eine M6-Verschraubung Standard ist.
• Stromschienen und Verteiler: In elektrischen Verteilungen oder auf Stromschienen finden sich häufig M6-Anschlüsse.
• Wechselrichter und Laderegler: Kleinere bis mittlere Wechselrichter oder Solarladeregler nutzen oft M6-Bolzen für den Batterieanschluss.

Dieser Kabelschuh ist ideal für Kabel mit einem Querschnitt von 35mm², was eine hohe Strombelastbarkeit ermöglicht.

Empfohlene Werkzeuge für die korrekte Montage

Für eine sichere und dauerhafte Verbindung sind die richtigen Werkzeuge unerlässlich:

• Crimpzange für 35mm² Kabelschuhe: Eine hochwertige Crimpzange, idealerweise mit Sechskantpressung, ist entscheidend. Sie gewährleistet eine gasdichte und vibrationsfeste Verbindung zwischen Kabel und Kabelschuh, um Übergangswiderstände und Wärmeentwicklung zu minimieren.
• Kabelabisolierer: Ein präziser Abisolierer ermöglicht das Entfernen der Isolierung in der exakten Länge, die für den Kabelschuh benötigt wird, ohne die Kupferlitzen zu beschädigen.
• Optional: Heißluftgebläse und Schrumpfschlauch: Um die Verbindung zusätzlich vor Korrosion und mechanischer Beanspruchung zu schützen und die Isolation zu verbessern, empfehlen wir die Verwendung von Schrumpfschläuchen.

Achten Sie stets auf eine fachgerechte Ausführung der Crimpung, um die volle Leistungsfähigkeit und Sicherheit Ihrer elektrischen Installation zu gewährleisten. Bei Bedarf für andere Querschnitte oder Bolzen finden Sie bei uns auch den Kabelschuh 50mm² M8 oder weitere Optionen.

Korrekte Montage unpressbarer 10mm² M4 Kabelschuhe

Unpressbare Kabelschuhe, wie unser Kabelschuh 10mm² M4 (Art. 13587), sind speziell für eine zuverlässige Lötverbindung konzipiert, da sie keine Quetschverbindung mittels Crimpzange zulassen. Die korrekte Montage ist entscheidend für die elektrische Sicherheit und Leitfähigkeit:

• Kabel vorbereiten: Isolieren Sie das 10mm² Batteriekabel auf die passende Länge ab (meist 10-15 mm), sodass der Leiter vollständig im Hülsenbereich des Kabelschuhs sitzt. Verdrillen Sie die feinen Kupferlitzen.
• Löten: Erhitzen Sie den Hülsenbereich des Kabelschuhs mit einem leistungsstarken Lötkolben oder einer Lötlampe, bis das Lötzinn gut fließt und den Leiter vollständig umhüllt. Achten Sie auf eine saubere, blasenfreie Verbindung.
• Isolieren: Nach dem Abkühlen schrumpfen Sie einen Schrumpfschlauch über die Lötstelle, um Kurzschlüsse zu vermeiden und die Verbindung vor Umwelteinflüssen zu schützen.

Diese Kabelschuhe sind für Batteriekabel mit einem Querschnitt von 10mm² vorgesehen und passen aufgrund ihrer M4-Ringöse perfekt an Anschlüsse mit einem 4mm Schraubbolzen. Typische Einsatzgebiete sind kleinere Batteriepole, Sicherungsverteiler, Relais oder andere elektrische Komponenten, die eine sichere und kompakte M4-Verschraubung erfordern. Für größere Anschlüsse wie M8 oder M10 bieten wir ebenfalls passende Lösungen, zum Beispiel den Kabelschuh 10mm² M8.

Eine sorgfältige Montage gewährleistet eine hochstromfähige und langlebige Verbindung.

Die 1,5mm² M4 Kabelschuhe (Artikel 16430) sind prädestiniert für Anwendungen, die einen geringen bis mittleren Stromfluss erfordern und an Anschlusspunkte mit M4-Schrauben passen. Ihre kompakte Größe und das optimale Leiterquerschnittsverhältnis machen sie vielseitig einsetzbar.

Ideale Einsatzgebiete für Kleingeräte

Im Bereich der Kleingeräte eignen sich diese Kabelschuhe hervorragend für die Verdrahtung von:

• Niedervolt-LED-Beleuchtungen (z.B. Schrankbeleuchtung, Vitrinen)
• Kleinen Pumpen oder Lüftern (z.B. in Computern, Aquarien)
• Messgeräten oder Sensoren mit geringem Strombedarf
• Modellbau-Anwendungen (z.B. Beleuchtung, kleine Motoren)
• Ladegeräten und Netzteilen im unteren Leistungsbereich

Sie ermöglichen eine sichere und dauerhafte Verbindung, wo Schraubklemmen oft zu groß wären oder eine höhere Zuverlässigkeit gefordert ist.

Automotive-Anwendungen

Im Fahrzeugbereich finden die 1,5mm² M4 Kabelschuhe ihren Platz bei der Installation oder Reparatur von:

• Autoradios und Infotainment-Systemen (insbesondere Signal- und geringe Stromleitungen)
• Innenraumbeleuchtungen (z.B. Fußraumbeleuchtung, Kofferraumleuchten)
• Kleineren Zusatzverbrauchern wie USB-Ladebuchsen oder Dashcams
• Sensoren (z.B. Temperatursensoren, Parksensoren)
• Elektrischen Fensterhebern oder Spiegelverstellungen (Steuerleitungen)

Sie sind ideal für Verbindungen, die bis zu etwa 15-20 Ampere bei 12V Gleichstrom absichern müssen, abhängig von der Leitungslänge und Temperatur. Für das Produkt Kabelschuhe 1,5mm2 M4 20 Stk Ringösen Pressösen finden Sie bei leckerstecker.de die passende Qualität.

Wichtige Hinweise zur Auswahl

Es ist entscheidend, den richtigen Kabelschuh für den jeweiligen Querschnitt und Schraubendurchmesser zu wählen. Für etwas höhere Stromstärken oder größere Kabelquerschnitte empfehlen wir beispielsweise den Kabelschuh 2,5mm² M4 oder den Kabelschuh 4mm² M4, die ebenfalls in unserem Sortiment erhältlich sind. Achten Sie stets auf eine fachgerechte Verpressung, um maximale Leitfähigkeit und Sicherheit zu gewährleisten.

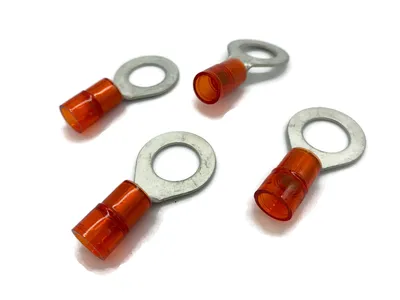

Isolierte M8 Kabelschuhe, wie unser Artikel 15982, bieten im Vergleich zu unisolierten Ringösen signifikante Vorteile bei der Installation von Batteriekabeln, insbesondere in Bezug auf Sicherheit und Montageeffizienz. Diese Spezialverbinder sind für hohe Ansprüche konzipiert und minimieren Risiken in sensiblen Anwendungen.

Sicherheitsvorteile durch Isolation

• Schutz vor Kurzschlüssen: Die integrierte Isolierung verhindert ungewollte elektrische Kontakte mit anderen Komponenten oder Metallteilen, was die Gefahr von Kurzschlüssen und daraus resultierenden Bränden oder Systemschäden drastisch reduziert. Dies ist besonders kritisch in beengten Motorräumen oder bei Vibrationen.
• Verbesserter Korrosionsschutz: Die isolierte Hülle schützt die Crimpkontaktstelle effektiv vor Feuchtigkeit, Schmutz und aggressiven Umwelteinflüssen. Dies verhindert Oxidation der Kupferlitzen, bewahrt die volle Leitfähigkeit über lange Zeit und beugt Kontaktwiderständen vor.
• Mechanischer Schutz: Die robuste Isolation bietet zusätzlichen Schutz gegen mechanische Abnutzung und Kabelbruch an der Übergangsstelle zwischen Kabel und Kabelschuh, was die Lebensdauer der Verbindung verlängert.

Montagevorteile

• Vereinfachte Installation: Da die Isolierung bereits integriert ist, entfällt das separate Anbringen von Schrumpfschläuchen oder Isolierband. Das spart Zeit und reduziert Fehlerquellen während der Montage.
• Professionelles Ergebnis: Isolierte Kabelschuhe sorgen für ein sauberes, sicheres und ästhetisch ansprechendes Endergebnis, das den Anforderungen an moderne elektrische Installationen entspricht.

Für Ihre Batteriekabel-Verbindungen empfehlen wir unsere Isolierten Kabelschuhe M8 für 35mm² bis 50mm², die speziell für diese Anforderungen entwickelt wurden. Für Anwendungen mit kleineren Kabelquerschnitten bieten wir zudem den Kabelschuh 16mm² M8 an, der ebenfalls eine robuste und leitfähige Verbindung sicherstellt. Die Wahl von isolierten Kabelschuhen ist eine entscheidende Maßnahme zur Steigerung der Gesamtbetriebssicherheit.
