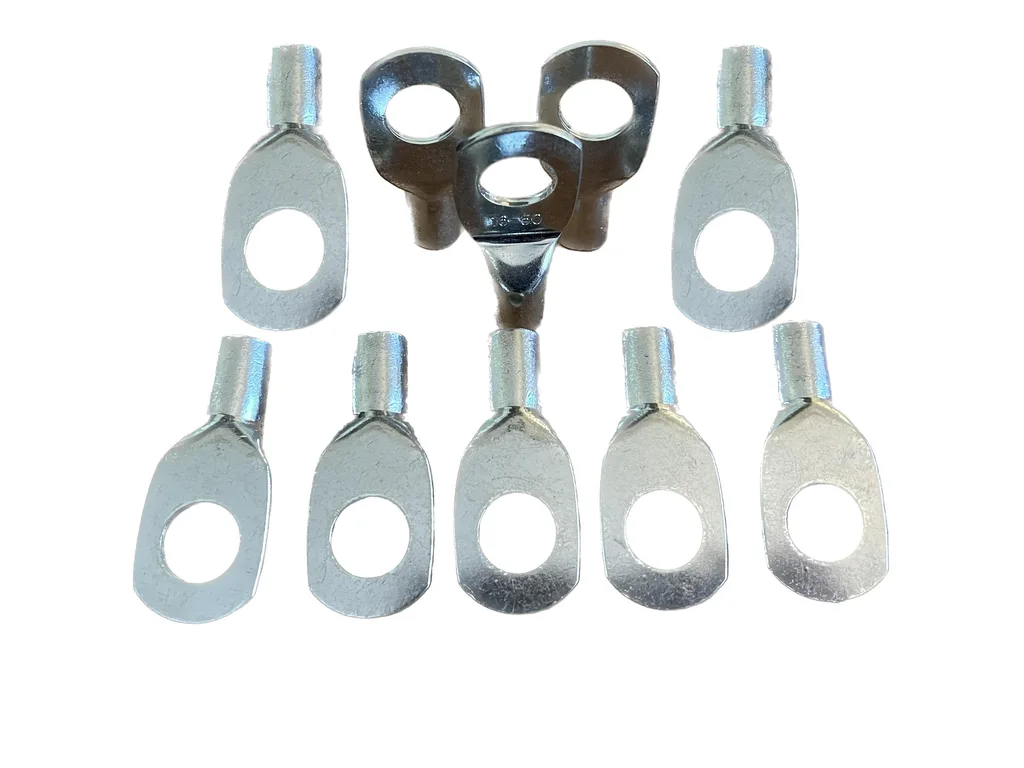

Kabelschuhe 50mm2 M16 10 Stk Ringösen Pressösen
Highlights
- Geeignet für Kabelquerschnitt: 50 mm²;Durchmesser der Schraubenöffnung: 16 mm;Durchmesser innen: 10,0 mm unverpresst;Durchmesser außen: 13,0 mm unverpresst;Für Kupferkabelgeflecht mit ca. Durchmesser: 8mm ohne PVC Mantel;Geeignet für einen Kabelquerschnitt von 50 mm² entspricht einem Durchmesser von 8mm;
Produktbeschreibung
Die Rohrwandstärke garantiert die optimale elektrische Konduktivität und mechanischen Schutz gegen Schwingungen und Auszug des Leiters. Unsere Ringösen und Steckverbinder sind geglüht, um beste Dehnbarkeit zu gewährleisten das ist unbedingt notwendig, da die Rohrkabelschuhe und Verbinder bei der Verpressung einer starken Deformation und der gewöhnlichen Verwindung der Lasche während des Anwendung ausstehen müssen. Auch bei Schwingungen und Vibrationen müssen die Verbinder einen sicheren Kontakt sicherstellen. Unter diesen Gegebenheiten spielt die Härte eine entscheidende Rolle beim Verhindern von Brüchen und Rissen. Das Sichtloch gewährleistet die korrekte Einführung des Leiters. Die Hülsenlänge ist so gross gewählt worden, um eine leichte und korrekte Positionierung zwischen den Presseinsätzen während der Verpressung zu gewährleisten.
Häufige Kundenfragen zu Kabelschuhe 50mm2 M16 10 Stk Ringösen Pressösen
Alle Kundenfragen →Für welche Hochleistungsanwendungen oder großen Batteriebank-Systeme sind 50mm² M16 Kabelschuhe (Art. 16202) ausgelegt und welche maximale Stromstärke können sie übertragen?▾
Anwendungen und Strombelastbarkeit der 50mm² M16 Kabelschuhe
Die 50mm² M16 Kabelschuhe (wie unser Artikel Kabelschuhe 50mm2 M16) sind speziell für extrem leistungsintensive Anwendungen und große Batteriebank-Systeme konzipiert, bei denen eine hohe Stromübertragung und robuste Verbindungen unerlässlich sind. Der M16-Bolzenanschluss gewährleistet dabei eine besonders sichere und stabile Befestigung.
Typische Einsatzbereiche:
- Große Solarinstallationen: Für die Verbindung von Solarmodul-Arrays, Wechselrichtern und Batteriespeichern in größeren Anlagen.
- Marine- und Bootsanwendungen: Bei leistungsstarken Bordnetzen, Bugstrahlrudern oder Ankerwinden.
- Off-Grid- und Notstromsysteme: In autarken Stromversorgungssystemen für Hütten, Wohnmobile oder als USV-Anlagen.
- Schwerlastfahrzeuge: Für LKW, Baumaschinen oder landwirtschaftliche Fahrzeuge, wo Anlasser und Generatoren hohe Ströme erzeugen.
- Industrielle Anwendungen: In Schaltschränken oder bei der Stromverteilung für Maschinen mit hohem Energiebedarf.
Maximale Stromstärke:
Ein 50mm² Kabelschuh, fachgerecht mit einem entsprechenden Kupferkabel verpresst, kann unter standardisierten Bedingungen zuverlässig eine maximale Stromstärke von etwa 200 bis 250 Ampere übertragen. Es ist jedoch wichtig zu beachten, dass die tatsächliche Belastbarkeit von verschiedenen Faktoren abhängt, darunter die Qualität des Kabels, dessen Länge, die Umgebungstemperatur, die Verlegeart und die Dauer der Strombelastung. Für eine sichere Installation sollten stets die Spezifikationen des verwendeten Kabels und einschlägige Normen berücksichtigt werden. Für ähnliche Anforderungen mit einer kleineren Schraubenöffnung bieten wir auch den Kabelschuh 50mm2 M8 an.
Für welche Hochstromanwendungen und großen Batteriebänke eignen sich 50mm² M16 Kabelschuhe (Art. 16202) und wie werden sie korrekt befestigt?▾
Anwendungen für 50mm² M16 Kabelschuhe
Kabelschuhe mit einem Querschnitt von 50mm² und einer M16 Ringöse, wie die Kabelschuhe 50mm² M16 10 Stk Ringösen Pressösen von leckerstecker.de, sind für anspruchsvolle Hochstromanwendungen konzipiert. Sie finden ihren typischen Einsatz in:
- Großen Batteriebänken: Für Solaranlagen (Photovoltaik), Inselanlagen, Energiespeicher-Systeme und elektrische Fahrzeuge, wo hohe Ströme fließen und eine zuverlässige Verbindung zu M16-Batteriepolen oder Sammelschienen erforderlich ist.
- Industriellen Stromversorgungen: In Schaltschränken, unterbrechungsfreien Stromversorgungen (USV) oder Gleichstromanlagen, die hohe Lasten bewältigen müssen.
- Marine- und Nutzfahrzeugtechnik: Als Hauptstromanschlüsse für Anlasser, Generatoren oder Wechselrichter, wo Vibrationen und hohe Ströme gleichermaßen eine Rolle spielen.
Korrekte Befestigung der M16 Ringöse
Die spezielle Befestigung dieser großen Ringöse erfordert eine robuste und korrekte Montage. Zuerst muss der Kabelschuh fachgerecht mit einem passenden Presswerkzeug auf das 50mm² Kabel verpresst werden, um einen optimalen Übergangswiderstand zu gewährleisten. Anschließend wird die M16 Ringöse mithilfe einer M16 Schraube, einer Unterlegscheibe und einer passenden Mutter befestigt. Es ist entscheidend, das empfohlene Anzugsdrehmoment (typischerweise 80-120 Nm für M16-Verbindungen, abhängig vom Material und der Schraubenklasse) einzuhalten. Eine Federringsicherung kann zusätzlich Vibrationen entgegenwirken und die Verbindung langfristig stabil halten. Für andere Anwendungen mit kleineren Anschlüssen bieten wir auch den Kabelschuh 50mm² M8 an, der ebenfalls für 50mm² Kabelquerschnitte ausgelegt ist, aber an M8-Anschlusspunkten verwendet wird.
